C 4 H  Schaltplan Design Paket 2016                      Zurück

Das Paket ist schnell zu erlernen und leicht zu bedienen.




þ

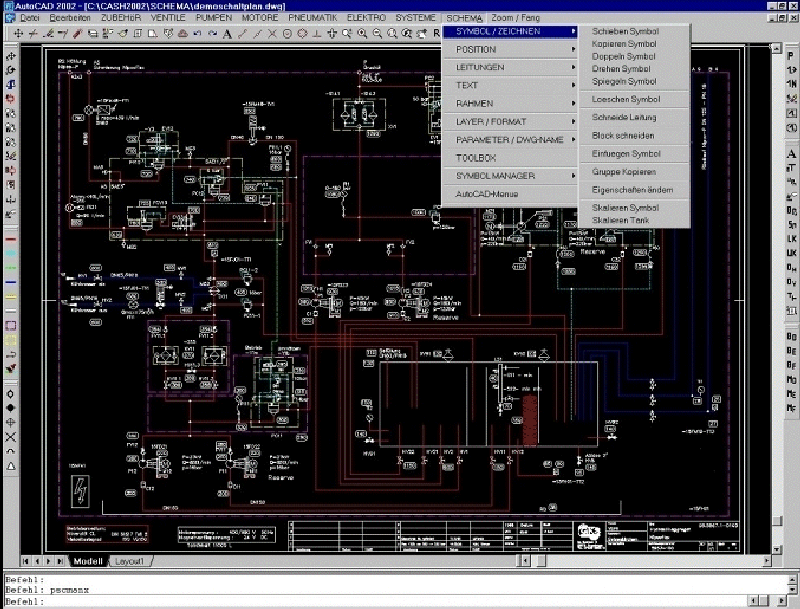

Es beinhaltet ein Symbol-Auswahl-Menü gegliedert nach Hydraulik-Bereichen, mit einem integrierten Symbol-Manager, sowie einem Symbol- und Zeichnungs-Manipulations-Menü für Hydraulik- Schaltplan- Kommandos mit über 100 Befehlen zur Positions-, Symbol-, Leitungs- und Anschlussbearbeitung, welche per Menü, Ikon oder "Rechte-Maustaste" (Kontext-Menü) aufgerufen werden. Ca. 2500 Standard DIN bzw. ISO Hydraulik Symbole sind Datenbasis.

þ

Die Symbol Auswahl geschieht per Symbol-Manager direkt, durch "Doppelklick" oder per Auswahlmenü z.B.:



Ventile - Wegeventile - elektrisch gesteuert
(danach erscheint eine Auswahl mit 16 Symbolen)

þ

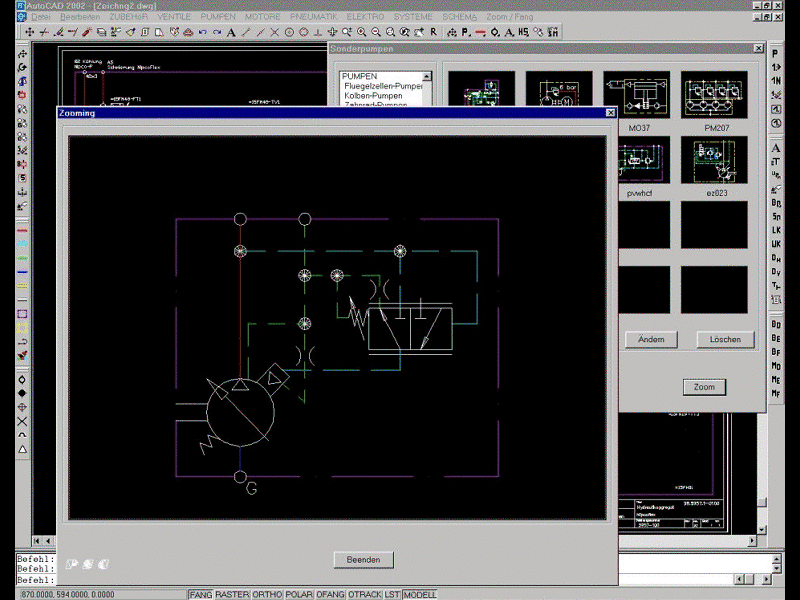

Symbole können - zwecks besserer Visualisierung - bei der Auswahl gezoomt werden.

þ

Symbole können - automatisch oder gezielt - mit einer Positionsnummer versehen werden (z.B. 1.10.1) die sich selbst hochzählt. Die Positionsrahmenform ist hierbei, frei wählbar (Hydraulik eckig / Elektrik abgerundet).

þ

Leitungen werden halbautomatisch gezogen.
(Erster Anschlusspunkt, Endpunkt, Abkreuzungspunkt).



þ

Symbole können - ohne Verlust der Textorientierung - gedreht oder gespiegelt werden. Verbindungen, Stopfen und Brücken und bis zu 7 verschiedene Hydraulik-Leitungen sind Standard innerhalb des Paketes.

þ

Auf Leitungen gesetzte Symbole, können diese schneiden.


þ

Eine vollständige Pneumatik- und Elektro- Bibliothek (518 bzw. 657 Symbole) ist - zusätzlich - erhältlich.




Speichern Sie die .ZIP Datei in einem Verzeichnis wie C4HDEMO und  entpacken Sie diese. Dann starten Sie die mitgelieferte SCPLAYER.EXE und wählen die jeweilige .SCM Datei.
Bitte verstehen Sie dass wir, wegen der großen Anzahl von Symbolen (>2000),
 kein Test-System zur Verfügung stellen.
 Benutzerhandbuch im ZIP Format benötigt - entpackt - den Acrobat Reader







Wenn Sie Fragen zu diesem Paket haben oder weitere Informationen benötigen, nehmen Sie bitte Kontakt mit uns auf.



Betriebsystemplattformen sind WINDOWS XXXX ™
Lauffähig unter AutoCAD™ / INVENTOR ab Version 2XXX und
 oder BricsCAD Pro™ (*)
*  Technische Änderungen oder Verbesserungen sind vorbehalten und ohne Vorankündigung möglich!
                                                   28.12.2016
